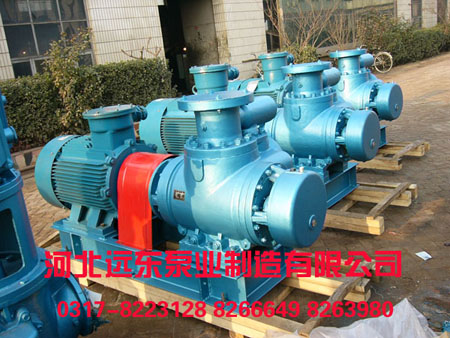

 遠東泵業雙螺桿泵中標某渣油裝船泵,瀝青裝車泵項目
|
|
|
|
|
我公司雙螺桿泵具有可以無攪動、無脈動、平平穩地輸送各種介質，由于泵體結構保證泵的工作元件內始終存有泵送液體作為密封液體，所有的泵有很強的自吸能力，且能汽液混輸。
特殊設計保證了泵有高的吸入性能即很小的NPSHr 值。
采用獨立潤滑的外置軸承允許輸送各種非潤滑性介質。
采用同步齒輪傳動轉動零件互不接觸即使短時間干轉也沒有危險( 1~2min)。
臥式立式帶加熱套等各種結構型式齊全可以輸送各種清潔的不含固體顆粒的低粘度或高粘度介質先用正確的材質甚至可以輸送許多腐蝕性介質。
1.此次中標輸送介質性質:
序號 |
油品名稱 |
密度（ 20 ℃ ）
（ t/m 3 ） |
溫度
（ ℃ ） |
動力粘度（ mPa.s ） |
備注 |
1 |
原油 |
1.1 |
潿洲原油 |
859.8 |
50 |
8.05 |
甲 B 類 |
1.2 |
馬瑞原油 16 |
959.3 |
50 |
201 |
甲 B 類 |
1.3 |
蘇丹達爾原油 |
907.3 |
80 |
27.13 |
甲 B 類 |
2 |
渣油 |
903.3 |
100 |
15.72 |
丙 B 類 |
3 |
瀝青 |
1070 |
100 |
248000 |
丙 B 類 |
2.設計參數:
序號 |
項目名稱 |
單位 |
指標 |
1 |
庫容 |
m 3 |
4.2 × 10 4 |
2 |
儲存油品的種類 |
原油 |
10 4 t/a |
150 |
渣油 |
10 4 t/a |
20 |
瀝青 |
10 4 t/a |
20 |
3 |
油品的運輸方式 |
原油 |
10 4 t/a |
150 、海運進庫 |
原油 |
10 4 t/a |
100 、公路出庫 |
原油 |
10 4 t/a |
50 、鐵路出庫 |
渣油 |
10 4 t/a |
20 、公路進庫 |
渣油 |
10 4 t/a |
20 、海運出庫 |
瀝青 |
10 4 t/a |
20 、公路進庫 |
瀝青 |
10 4 t/a |
20 、海運出庫 |
4 |
原油年周轉量 / 周轉次數 |
10 4 t/a |
150/66 |
5 |
渣油年周轉量 / 周轉次數 |
10 4 t/a |
20/33 |
6 |
瀝青年周轉量 / 周轉次數 |
10 4 t/a |
20/28 |
7 |
年平均大氣壓 |
kPa |
101.16 |
8 |
年平均氣溫 |
℃ |
22.3 |
9 |
極端最高氣溫 |
℃ |
37.5 |
10 |
極端最低氣溫 |
℃ |
1.2 |
11 |
最冷月月平均氣溫 |
℃ |
13.8 |
12 |
年主導風向 |
|
N |
13 |
次常風向 |
|
NNW |
14 |
強風向 |
|
NNE 、最大風速 18m/s ，頻率 9.3 ％ |
15 |
基本風壓值 |
kN/ m 2 |
0.75 |
16 |
地震烈度 |
度 |
7 |
17 |
地震水平加速度 |
m/s 2 |
0.10 |
18 |
汽車裝卸車日作業時間 |
h |
24 |
19 |
碼頭卸卸船日作業時間 |
h |
24 |
20 |
工藝設備、管道 |
|
|
|
設計溫度 |
℃ |
200 |
|
設計壓力 |
MPa |
1.6 |
21 |
導熱油設備、管道 |
|
|
|
設計溫度 |
℃ |
400 |
|
設計壓力 |
MPa |
1.6 |
儲罐內介質加溫，采用加熱盤管工藝，除原油罐外的其它儲罐設機械攪拌器。該工藝特點為：投資相對較低，根據業主要求瀝青、燃料油儲罐設攪拌功能。熱源采用蒸汽鍋爐提供。
4臺流量 105m3/h雙螺桿泵，用于原油公路裝車（2臺兼顧原油倒罐）；2臺流量440m3/h 雙螺桿裝船泵（互為備用），用于渣油、瀝青海運裝船；4臺流量 58m3/h 雙螺桿卸車泵（渣油、瀝青各 2 臺，瀝青泵兼顧汽車裝車），用于渣油、瀝青公路卸車。
序號 |
設備名稱 |
設備型號 |
規格參數 |
數量 |
備注 |
1 |
渣油、瀝青裝船泵 |
雙螺桿泵（帶夾套） |
Q=440m3 /h 、 H=100m 、 P=280KW |
2 |
互備 |
2 |
渣油、瀝青卸車泵 |
雙螺桿泵（帶夾套） |
Q=58m3 /h 、 H=60m 、 P=30KW |
4 |
|
3 |
原油公路裝車泵 |
雙螺桿泵 |
Q=105m3 /h 、 H=59m 、 P=30KW |
4 |
|
4 |
汽車上裝鶴管 |
高位頂裝 |
2.5MPa DN100 |
6 |
夾套 |
5 |
罐下取樣器 |
HCYG-D-S |
|
4 |
原油 |
6 |
公路用鋼活動梯 |
|
3 步梯 |
6 |
|
7 |
伸入式攪拌器 |
AB-1000/30 |
P=30KW |
4 |
|
|
